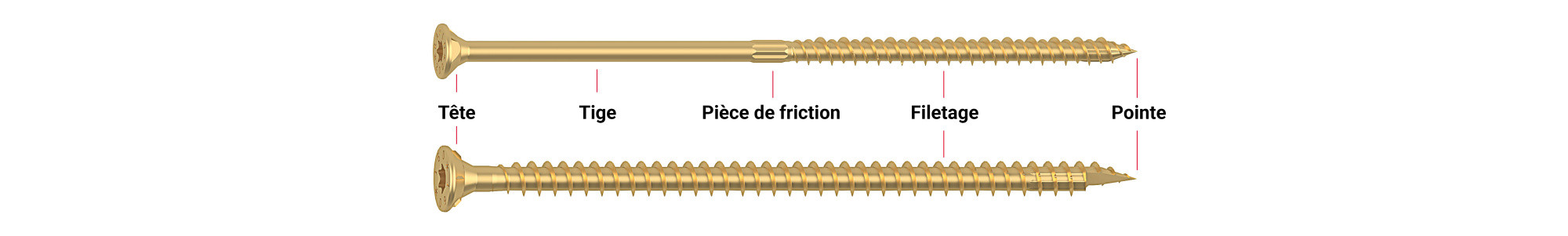

Filetage partiel vs filetage intégral
Vis à filetage partiel
Assemblages bois-bois
Les vis à filetage partiel RAPID® permettent d'assurer une liaison solide entre deux composants. Le filetage doit être entièrement encastré dans le composant inférieur (2). Les vis à filetage partiel permettent ainsi de serrer fermement le composant supérieur (1) contre le composant inférieur (2) pendant le vissage. En cas de charge axiale, il faut tenir compte du risque d'enfoncement de la tête et d'arrachement du filetage (déchaussement).

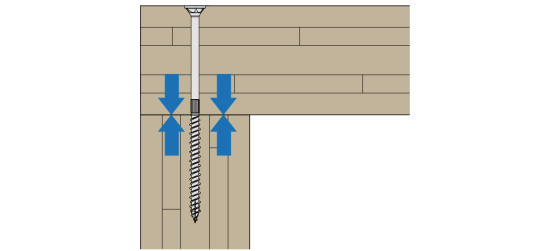

Cisaillement
Les vis à filetage partiel sont principalement utilisées pour les assemblages bois-bois. Elles sont notamment employées pour les assemblages bois-bois soumis à des contraintes de cisaillement, comme par exemple les raccords entre les éléments de plafond et de mur en bois lamellé-collé.

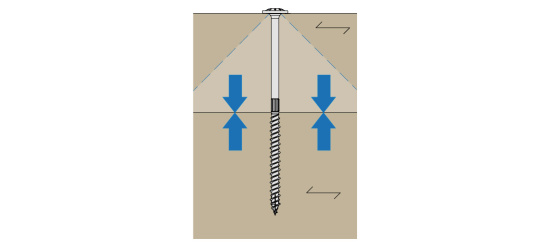

Répartition de la pression
Pour les assemblages collés par serrage, on utilise des vis à filetage partiel à tête plate, telles que les RAPID® H, afin d'assurer d'une part la stabilité de la pièce et, d'autre part, une répartition aussi uniforme que possible de la pression dans le joint de collage.
Assemblages métal-bois
Dans le cadre d'assemblages avec des tôles d'acier, les vis robustes RAPID® Dual sont par exemple utilisées pour fixer des poteaux dans des sabots en acier adaptés.
Vis à filetage intégral
Mise en oeuvre
Les vis RAPID® FT sont utilisées pour divers types d'assemblages. Dans les assemblages métal-bois ou bois-bois, les vis sont vissées perpendiculairement à la surface ou en biais et sont alors qualifiées d'éléments de fixation actifs. Pour renforcer la capacité de charge des éléments en bois, les vis sont utilisées comme éléments de fixation passifs afin d'augmenter la résistance à la traction ou à la compression au niveau des entailles, des percées et autres.

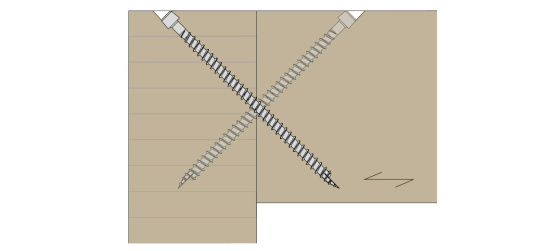

Croix de vis
En cas de contraintes agissant clairement dans une seule direction, il est judicieux d'utiliser des vis orientées dans un seul sens, car dans ces cas-là, la charge admissible augmente grâce aux résistances au frottement au niveau des joints des éléments. Pour les directions de contrainte générales, on peut disposer les vis en croix. D'autres applications concernent le renforcement d'éléments soumis à des contraintes de traction transversales ou à des contraintes de cisaillement élevées.

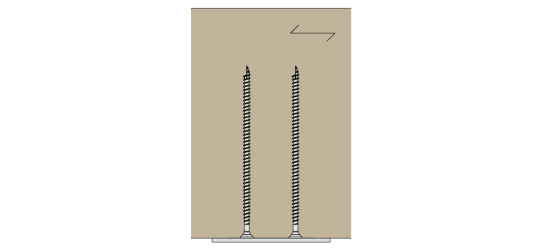

Renforts d'appui
Associées à des plaques d'appui, les vis RAPID® FT CS permettent d'augmenter considérablement la capacité de charge des éléments de construction en bois soumis à des contraintes de compression transversale au niveau de la zone d'appui.

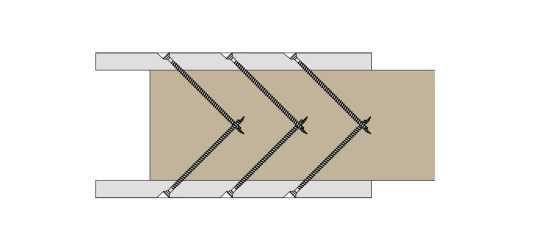

Pattes en acier extérieures
On peut citer comme autre exemple d'application les assemblages avec des pattes en acier externes. Dans ce cas, des tôles d'acier sont utilisées comme pattes et pourvues de perçages adaptés afin d'assurer un bon ajustement des têtes de vis, et les vis sont vissées avec un contrôle du couple pour une répartition uniforme des charges. Il convient d'éviter les contraintes de traction transversales dans les éléments en bois en veillant à ce que les pointes des vis s'enfoncent bien dans le bois.
